На рисунке 109 изображена схема с двумя последовательно соединенными резисторами R1= S кОм и R2 = 2 кОм.
На рисунке 109 изображена схема с двумя последовательно соединенными резисторами R1= S кОм и R2 = 2 кОм. Сила тока в цепи равна 2 мА.
Определите показания вольтметра, подключенного к точкам:
а) А и С,
б) А и В,
в) В и С?
спросил
23 Ноя, 21
от
irina
ответить
Пожалуйста,
войдите
или
зарегистрируйтесь
чтобы ответить на этот вопрос.
1
Ответ

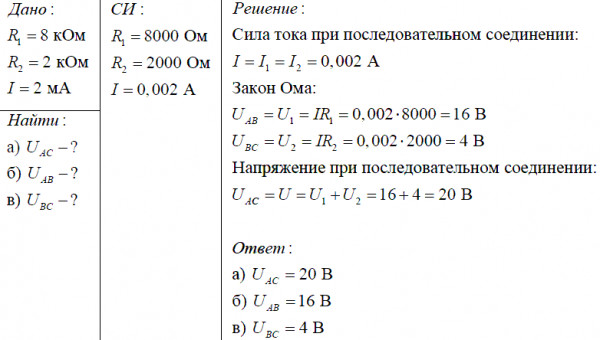

Ответ к вопросу приложен:
ответил
23 Ноя, 21
от
anika
